Jak samoprzylepna, odporna na zużycie rura ceramiczna zachowuje się w warunkach cykli termicznych?

Klej ceramiczny odporny na zużycie rura działa niezawodnie w warunkach cykli termicznych, jeśli jest właściwie zaprojektowana, ale jej trwałość zależy w dużym stopniu od składu kleju, specyfikacji płytek ceramicznych i nasilenia wahań temperatury. Większość wysokiej jakości samoprzylepnych rur ceramicznych, odpornych na zużycie, zachowuje integralność strukturalną w zakresie temperatur od -30°C do 350°C (od -22°F do 662°F) pod warunkiem, że zostanie wybrany właściwy system klejenia. Kiedy cykle termiczne są ekstremalne lub szybkie, głównym zagrożeniem dla długoterminowej wydajności staje się zróżnicowana rozszerzalność cieplna pomiędzy okładziną ceramiczną a podłożem stalowym. Zrozumienie tej dynamiki jest niezbędne dla każdego inżyniera lub menedżera ds. zakupów dokonującego oceny ceramiczna rura odporna na zużycie do wymagających zastosowań termicznych.

Dlaczego cykle termiczne stanowią krytyczne wyzwanie dla samoprzylepnych rur ceramicznych odpornych na zużycie?

Cykle termiczne odnoszą się do powtarzających się cykli ogrzewania i chłodzenia, którym podlega system rurociągów podczas pracy, uruchamiania i wyłączania. W przypadku samoprzylepnych rur ceramicznych odpornych na zużycie stwarza to wyzwanie mechaniczne zakorzenione w fizyce: ceramika z tlenku glinu (Al₂O₃) ma współczynnik rozszerzalności cieplnej (CTE) około 7–8 × 10⁻⁶/°C , podczas gdy stal węglowa rozszerza się w przybliżeniu 11–12 × 10⁻⁶/°C. To niedopasowanie oznacza, że ​​przy każdej zmianie temperatury podłoże stalowe i płytki ceramiczne rozszerzają się i kurczą w różnym tempie.

Ten różnicowy ruch generuje w ciągu setek lub tysięcy cykli skumulowane naprężenia ścinające w warstwie kleju. Jeśli klej nie jest w stanie wchłonąć ani rozłożyć tego naprężenia, ostatecznie ulegnie rozwarstwieniu, powodując odklejanie się, pękanie lub przesuwanie płytek. Dlatego też wybór kleju do rura odporna na ścieranie nie jest decyzją wtórną; jest to równie istotne, jak sama specyfikacja płytek ceramicznych.

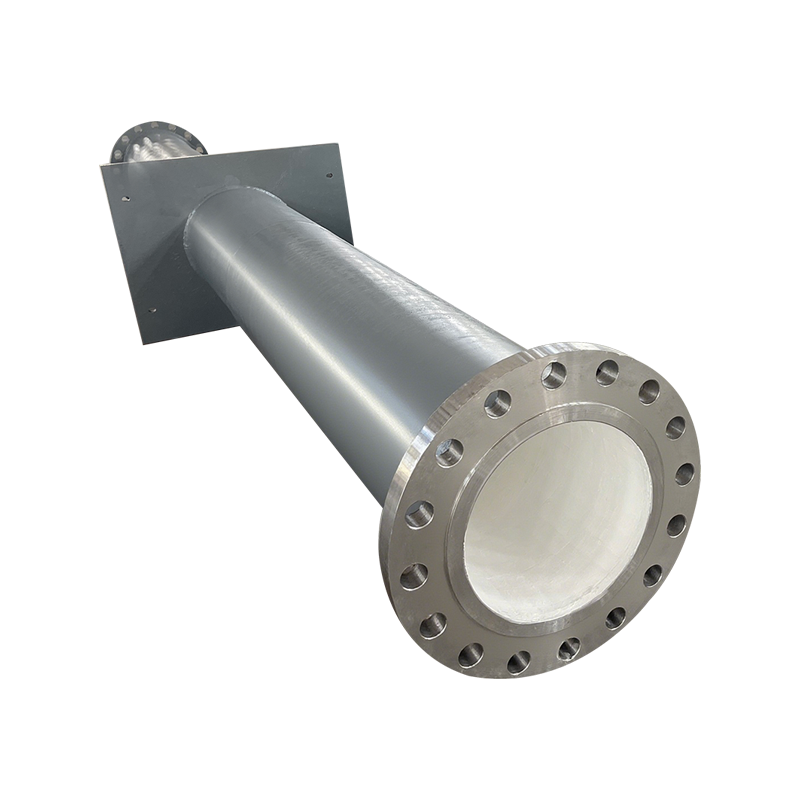

ceramika odporna na zużycie

Jak system klejący określa wydajność cykli termicznych

Klej stosowany w ceramicznych rurach odpornych na zużycie musi jednocześnie spełniać dwie sprzeczne role: musi wiązać się wystarczająco sztywno, aby utrzymać płytki ceramiczne przed przepływem ścierniwa z dużą prędkością, a jednocześnie pozostać wystarczająco elastycznym, aby absorbować naprężenia wywołane termicznie. Do najczęściej stosowanych systemów klejących należą:

• Kleje epoksydowe wysokotemperaturowe: Nadaje się do pracy w temperaturach ciągłych do 180°C, posiada dobrą odporność chemiczną. Stają się kruche powyżej temperatury zeszklenia (Tg), co czyni je nieodpowiednimi do zastosowań, w których występują duże wahania temperatury wykraczające poza ten zakres.
• Modyfikowane kleje nieorganiczne (na bazie krzemianów): Są one używane w zastosowaniach wysokotemperaturowych przekraczających 300°C. Oferują doskonałą odporność na ciepło, ale mniejszą elastyczność, co czyni je bardziej podatnymi na pękanie pod wpływem szybkiego szoku termicznego.
• Kleje hybrydowe polimerowo-ceramiczne: Formuły te łączą elastyczność organiczną z nieorganiczną stabilnością termiczną, co czyni je preferowanym wyborem do klejonych ceramicznych rur odpornych na zużycie poddawanych powtarzającym się cyklom termicznym w zakresie od 0°C do 250°C.

W praktyce wielu producentów rura stalowa odporna na ścieranie zastosować dwuwarstwowy system wiązania: elastyczną warstwę podkładową nałożoną bezpośrednio na oczyszczone podłoże stalowe, a następnie warstwę ceramicznego kleju o wysokiej wytrzymałości. Takie podejście pozwala podkładowi działać jako bufor naprężeń podczas rozszerzania i kurczenia termicznego, znacznie wydłużając żywotność wiązania.

Porównanie zakresu temperatur: samoprzylepna ceramika i inne odporne na zużycie wykładziny rurowe

Aby umieścić w kontekście właściwości termiczne samoprzylepnych rur ceramicznych odpornych na zużycie, poniższa tabela porównuje je z powszechnymi alternatywnymi technologiami wykładzin stosowanymi w systemach transportu ściernego:

Jak pokazano, samoprzylepna, odporna na zużycie rura ceramiczna zajmuje dobre miejsce pośrodku — przewyższa gumę i UHMWPE w podwyższonych temperaturach, oferując jednocześnie doskonałą odporność na ścieranie w porównaniu z alternatywami polimerowymi. Jednakże w przypadku zastosowań przekraczających 350°C należy zamiast tego rozważyć roztwory bazaltu lanego lub bimetalu.

Zastosowania w świecie rzeczywistym, w których istotny jest cykl termiczny

Samoprzylepna, odporna na zużycie rura ceramiczna jest szeroko stosowana w branżach, w których cykle termiczne są nieuniknioną rzeczywistością operacyjną:

Elektrownie węglowe

W systemach transportu popiołów lotnych i popiołów paleniskowych rury regularnie przełączają się między temperaturą otoczenia podczas przestojów a temperaturą roboczą wynoszącą 150–220°C podczas wytwarzania pełnego obciążenia. Rury ceramiczne odporne na zużycie instalowane w tych systemach na klej nieorganiczny wykazują trwałość użytkową przekraczającą 5 lat w porównaniu z 12–18 miesiącami w przypadku rur stalowych bez wykładziny w ramach tej samej usługi.

Produkcja cementu

W liniach transportu mączki surowcowej i klinkieru w cementowniach często występują przepływy gorących materiałów w zakresie temperatur 200–300°C. Codzienne cykle uruchamiania i wyłączania powodują znaczne obciążenie termiczne. W tym środowisku rura odporna na ścieranie Wykazano, że z wykładziną zawierającą 92% tlenku glinu skracają okresy między konserwacjami rurociągu z kwartalnych do rocznych harmonogramów wymiany.

Zakłady Stalowe i Metalurgiczne

W systemach szlamu żużlowego i granulowanego wielkopiecowego (GBF) występują zarówno warunki wysokiej ścieralności, jak i zmiennej temperatury. Tutaj, rura stalowa odporna na ścieranie musi jednocześnie wytrzymywać cykle termiczne i obciążenia udarowe grubymi cząstkami żużla – jest to podwójne wyzwanie, które stawia surowe wymagania zarówno w stosunku do gatunku płytek ceramicznych, jak i systemu klejącego.

Klej ceramiczny odporny na zużycie

Kluczowe czynniki zmniejszające uszkodzenia spowodowane cyklami termicznymi w samoprzylepnych rurach ceramicznych odpornych na zużycie

Inżynierowie mogą znacznie wydłużyć żywotność samoprzylepnych rur ceramicznych odpornych na zużycie w środowiskach wymagających wysokiej temperatury, kontrolując następujące zmienne:

• Optymalizacja rozmiaru płytek: Mniejsze płytki ceramiczne (np. 25 mm × 25 mm × 6 mm) akumulują mniejsze wewnętrzne naprężenia termiczne niż większe płytki. Płytki o mniejszym formacie są zdecydowanie zalecane w systemach, w których występują wahania temperatury większe niż 100°C.
• Projekt złącza fugowego: Zastosowanie kontrolowanych spoin między płytkami umożliwia ruch termiczny bez tworzenia naprężeń na styku kleju. Powszechnie stosuje się spoinę o szerokości 1–2 mm wypełnioną elastyczną zaprawą ogniotrwałą.
• Przygotowanie podłoża stalowego: Oczyszczenie strumieniowo-ścierne Sa 2,5 lub Sa 3 wewnętrznej powierzchni rury, uzyskując chropowatość powierzchni (Rz) w zakresie 50–70 μm, znacznie poprawia zakotwienie kleju i zmniejsza ryzyko rozwarstwienia podczas naprężeń termicznych.
• Kontrolowane cykle utwardzania: Całkowite utwardzenie kleju w odpowiedniej temperaturze przed oddaniem rury do użytku zapobiega przedwczesnemu uszkodzeniu połączenia. Wiele klejów wysokotemperaturowych wymaga utwardzania etapowego: utwardzania w temperaturze pokojowej, a następnie utwardzania w temperaturze 80–120°C przez 2–4 godziny.
• Szybkość zmian temperatury: Tam, gdzie jest to operacyjnie możliwe, ograniczenie szybkości wzrostu temperatury do poniżej 5°C na minutę podczas rozruchu zmniejsza chwilowe obciążenie szokiem termicznym warstwy kleju.

Zalecenia dotyczące kontroli i konserwacji odpornych na zużycie rur ceramicznych z klejem poddanym cyklom termicznym

Nawet dobrze zaprojektowana, samoprzylepna, odporna na zużycie rura ceramiczna wymaga zorganizowanego systemu kontroli, gdy cykliczne zmiany temperatury są regularną częścią operacji. Zalecany jest następujący harmonogram konserwacji:

1. Kontrola wstępna po 3 miesiącach: Po pierwszym sezonie cykli termicznych należy przeprowadzić wewnętrzną kontrolę wzrokową za pomocą boroskopu lub kamery do inspekcji rur, aby wykryć ewentualne wcześniejsze odklejenie się płytek, pękanie fug lub przemieszczenie płytek.
2. Coroczne testy kranu: Użyj skalibrowanego młotka lub narzędzia testowego, aby sprawdzić integralność wiązania płytek ceramicznych. Pusty dźwięk wskazuje na rozwarstwienie. Wszelkie luźne płytki należy ponownie skleić lub wymienić, zanim oderwą się i spowodują uszkodzenia w dalszej części instalacji.
3. Obrazowanie termowizyjne podczas pracy: Termografia w podczerwieni może wykryć obszary ubytków lub ścieńczeń płytek ceramicznych na zewnątrz rury, ponieważ odsłonięta stal nagrzewa się mierzalnie bardziej niż sekcje z wykładziną ceramiczną w tych samych warunkach transportu.
4. Próg wymiany sekcji: Jeżeli więcej niż 15% powierzchni płytek ceramicznych w dowolnym pojedynczym odcinku rury wykazuje oznaki odspojenia lub ubytku, należy zaplanować pełny relining lub wymianę tego odcinka samoprzylepnej rury ceramicznej odpornej na zużycie, a nie naprawę punktową.

Samoprzylepna, odporna na zużycie rura ceramiczna jest technicznie solidnym i opłacalnym rozwiązaniem dla większości przemysłowych scenariuszy cykli cieplnych, szczególnie tam, gdzie temperatury robocze utrzymują się poniżej 300°C, a szybkości zmian temperatury są umiarkowane. Połączenie wysokiej twardości tlenku glinu (HV 1200–1500), obojętności chemicznej i elastycznych systemów klejących czyni go jednym z najbardziej wszechstronnych rura stalowa odporna na ścieranie dostępne rozwiązania do wytwarzania energii, cementowania, górnictwa i zastosowań metalurgicznych.

Kluczem do maksymalizacji wydajności w warunkach cykli termicznych nie jest po prostu wybór jakiejkolwiek rury ceramicznej odpornej na zużycie – ale wybór odpowiedniego składu kleju, formatu płytki i standardu przygotowania powierzchni dla określonego profilu temperaturowego. Przed podjęciem decyzji o pełnej instalacji zdecydowanie zaleca się współpracę z dostawcą, który może dostarczyć udokumentowane dane z testów cyklu termicznego i odniesienia do przypadków terenowych dla Twojej branży.
