Kompletny przewodnik po rurach odpornych na zużycie: materiały, zastosowania i zalety

Wprowadzenie do rur odpornych na zużycie

Przegląd zużycia w systemach rurociągów

Zużycie systemów rurociągów to proces postępujący, podczas którego powierzchnie materiałów ulegają degradacji w wyniku ścierania, erozji lub korozji. Kiedy cząstki takie jak piasek, minerały lub szlam przemieszczają się z dużą prędkością w rurach, zderzają się ze ściankami rur i powodują uszkodzenia powierzchni. Z biegiem czasu ta ciągła interakcja prowadzi do pocienienia materiału rury, utraty wytrzymałości mechanicznej i potencjalnego wycieku lub uszkodzenia. Skutki nie ograniczają się tylko do uszkodzeń fizycznych, ale obejmują także obniżoną wydajność, wyższe koszty konserwacji i przerwy w procesach przemysłowych. Rury odporne na zużycie zostały zaprojektowane, aby złagodzić te problemy, oferując zwiększoną trwałość w stosunku do sił ściernych i erozyjnych w porównaniu z tradycyjnymi materiałami rurowymi. Te specjalistyczne rury są szeroko stosowane w branżach takich jak górnictwo, energetyka, przetwórstwo chemiczne i transport szlamu, gdzie nieuniknione jest ciągłe narażenie na cząstki ścierne.

Rola doboru materiału

Wybór właściwych materiałów na rury jest jedną z najważniejszych decyzji dla inżynierów i operatorów instalacji. Materiały nieodpowiednie dla środowiska operacyjnego mogą szybko ulec degradacji, co skutkuje wyższymi kosztami wymiany. Na przykład, chociaż rury HDPE dobrze radzą sobie z cieczami korozyjnymi, mogą nie wytrzymywać zawiesin ściernych w wysokiej temperaturze tak skutecznie, jak rury z wykładziną ceramiczną lub rury ze stali hartowanej. Podobnie rury stalowe nadają się do zastosowań związanych z odpornością na uderzenia, ale wymagają powłok lub okładzin odpornych na silne ścieranie. Znaczenie doboru materiału staje się jeszcze większe w zastosowaniach, w których występuje jednocześnie ścieranie i korozja, np. w systemach transportu szlamu. Rozumiejąc właściwości różnych rury odporne na zużycie branże mogą zminimalizować przestoje i osiągnąć dłuższą żywotność.

Dlaczego Rury odporne na zużycie Są niezbędne dla wydajności

W systemach przemysłowych wydajność operacyjna jest ściśle powiązana z niezawodnością sieci rurociągów. Częste awarie rur zakłócają produkcję, zwiększają koszty napraw i stwarzają zagrożenie dla bezpieczeństwa. Rury odporne na zużycie stanowią praktyczne rozwiązanie, wydłużając okresy międzyobsługowe i zmniejszając wymagania konserwacyjne. Ich odporność na ścieranie, erozję i uderzenia gwarantuje, że krytyczne procesy, takie jak transport szlamu, rafinacja ropy naftowej lub produkcja chemiczna, będą kontynuowane bez niepotrzebnych przerw. Na przykład rury z wykładziną ceramiczną wykazują doskonałą odporność na ścieranie, podczas gdy rury z wykładziną bazaltową zapewniają wysoką twardość i gładkie powierzchnie wewnętrzne, które zmniejszają straty tarcia. Stosowanie rur odpornych na ścieranie nie polega jedynie na wydłużeniu żywotności rur, ale także na utrzymaniu wydajności systemu, zmniejszeniu zużycia energii i wspieraniu celów środowiskowych poprzez minimalizację odpadów materiałowych.

Mechanizmy zużycia w instalacjach rurowych

Zużycie rur następuje na skutek kilku mechanizmów, które oddziałują na siebie w zależności od właściwości płynu, prędkości i materiału rury. Ścieranie jest powszechnym mechanizmem, w wyniku którego twarde cząstki ścierają się o powierzchnię rury, stopniowo usuwając materiał. Erozja występuje, gdy prędkość płynu przyspiesza uderzenie cząstek, powodując miejscową utratę materiału. Korozja łączy reakcje chemiczne ze zużyciem mechanicznym, co prowadzi do szybszej degradacji. Zużycie udarowe często obserwuje się w obszarach, w których szlam zmienia kierunek, takich jak zakręty i kolanka, gdzie cząstki uderzają w powierzchnię pod dużymi kątami. Zrozumienie tych mechanizmów pomaga inżynierom projektować rozwiązania odporne na zużycie, które będą specjalnie dostosowane do wyzwań każdego zastosowania.

Typowe mechanizmy zużycia rur

Rodzaje rur odpornych na zużycie

Rury odporne na zużycie są dostępne w różnych typach, każdy dostosowany do konkretnych warunków przemysłowych. Rury z wykładziną ceramiczną są bardzo skuteczne w środowiskach, w których dominuje ścieranie, np. podczas transportu minerałów lub szlamu węglowego. Rury pokryte bazaltem łączą twardość z gładkimi powierzchniami, zapewniając zarówno odporność na ścieranie, jak i erozję. Rury ze stali hartowanej są powszechnie stosowane tam, gdzie kluczowa jest odporność na uderzenia, na przykład w układach wysokociśnieniowych. Rury HDPE stanowią lekką i odporną na korozję opcję dla niższych temperatur i środowisk chemicznych. Ponadto powłoki rur, takie jak warstwy epoksydowe, poliuretanowe i węglikowe, zapewniają dodatkową ochronę rur stalowych, wydłużając ich żywotność.

Rodzaje rur odpornych na zużycie and Applications

Zastosowania w różnych branżach

Rury odporne na zużycie odgrywają kluczową rolę w wielu gałęziach przemysłu. W górnictwie rury odporne na ścieranie są niezbędne do transportu szlamu zawierającego duże stężenia minerałów ściernych. W przemyśle chemicznym rury odporne na erozję wyłożone żywicą epoksydową lub poliuretanem zapobiegają atakom chemicznym podczas transportu cieczy korozyjnych. W sektorze żywności i napojów rury odporne na zużycie zapewniają higieniczne i wydajne obchodzenie się z produktami, które mogą powodować erozję, takimi jak zawiesiny cukru. Przemysł naftowy i gazowy korzysta z rur ze stali hartowanej z powłokami ochronnymi, które zapobiegają powstawaniu piasku ściernego i korozji chemicznej podczas ekstrakcji. W przemyśle farmaceutycznym nawet wirówki laboratoryjne i rurociągi o małej skali wykorzystują specjalistyczne materiały rurowe, aby zminimalizować zanieczyszczenie i wydłużyć żywotność systemu.

Uwagi dotyczące konserwacji i trwałości

Chociaż rury odporne na zużycie zapewniają dłuższą żywotność, nadal wymagają rutynowej konserwacji, kontroli i monitorowania wirówki, aby zapewnić niezawodność. Z biegiem czasu nawet najbardziej trwałe materiały, takie jak ceramika i bazalt, mogą ulegać stopniowemu zużyciu w wyniku ciągłego narażenia na ścieranie i erozję. Regularna kontrola pozwala na wczesne wykrycie ścieńczenia ścian, pęknięć lub degradacji powłoki. Strategie konserwacji obejmują wymianę segmentów rur w strefach wysokiego zużycia, nakładanie powłok ochronnych lub wzmacnianie zakrętów dodatkowymi wykładzinami. Proaktywna konserwacja zapewnia, że ​​rury odporne na zużycie nadal spełniają swoją rolę we wspieraniu produktywności przemysłowej i minimalizowaniu nieplanowanych przestojów.

Strategie konserwacji rur odpornych na zużycie

Długoterminowe korzyści z rur odpornych na zużycie

Stosowanie rur odpornych na ścieranie i erozję przyczynia się do długoterminowych oszczędności i zwiększenia niezawodności systemu. Przemysł czerpie korzyści z krótszych przestojów, mniejszej liczby wymian i niższych strat energii dzięki gładszym powierzchniom wewnętrznym. Godne uwagi są także korzyści dla środowiska, ponieważ trwałe materiały, z których wykonane są rury, zmniejszają ilość odpadów i chronią zasoby. Co więcej, wybierając odpowiednie materiały na rury, takie jak rury ceramiczne, HDPE lub rury ze stali hartowanej, firmy osiągają zrównoważoną działalność, która jest zgodna z nowoczesnymi standardami wydajności.

Przyszłe trendy w technologii rur odpornych na zużycie

Innowacje w materiałach rurowych stale ewoluują wraz z postępem w kompozytach, nanomateriałach i inteligentnych powłokach. Na przykład opracowywane są powłoki wzmocnione węglikiem, aby zapewnić zwiększoną twardość przy jednoczesnym zachowaniu elastyczności. Udoskonalane są formuły poliuretanów i epoksydów, zapewniające lepszą odporność chemiczną i ochronę przed ścieraniem. Konstrukcje hybrydowe, takie jak połączenie wytrzymałości stali z wykładzinami ceramicznymi lub bazaltowymi, zyskują popularność w branżach takich jak ropa i gaz, gdzie niezbędna jest odporność wieloczynnikowa. Zmiany te wskazują na przyszłość, w której rury odporne na zużycie staną się jeszcze bardziej integralną częścią wydajnych i zrównoważonych operacji przemysłowych.

Zrozumienie mechanizmów zużycia

Wprowadzenie do mechanizmów zużycia w systemach rurociągów

Zużycie jest jednym z najczęstszych problemów wpływających na trwałość i wydajność systemów rurociągów w różnych gałęziach przemysłu, takich jak górnictwo, przetwórstwo chemiczne, wytwarzanie energii i transport szlamu. Rury odporne na zużycie, zwane także rurami odpornymi na ścieranie lub erozją, są przeznaczone do zwalczania sił mechanicznych i chemicznych, które stopniowo niszczą konwencjonalne materiały rurowe. Gdy przez rurociągi przepływają cząstki ścierne, żrące płyny lub zawiesiny z dużą prędkością, wynikające z tego zużycie może prowadzić do ścieńczenia ścian, nieszczelności i ostatecznej awarii. Zrozumienie mechanizmów zużycia jest zatem niezbędne dla doboru odpowiednich materiałów rurowych i zapewnienia długoterminowej niezawodności działania.

Badanie mechanizmów zużycia polega nie tylko na identyfikacji uszkodzeń, ale także na przewidywaniu reakcji różnych materiałów, takich jak rury stalowe, rury HDPE, rury z wyłożeniem ceramicznym i rury z wyłożeniem bazaltu, w różnych warunkach. Analizując charakter ścierania, erozji, korozji i uderzeń, inżynierowie mogą opracować strategie minimalizujące uszkodzenia i wydłużające żywotność rurociągów.

Rodzaje zużycia w instalacjach rurowych

Zużycie w instalacjach rurowych można ogólnie podzielić na cztery główne kategorie: ścieranie, erozja, korozja i uderzenia. Każdy z tych mechanizmów w różny sposób wpływa na wydajność rury i wymaga określonych środków zaradczych.

Ścieranie jest zwykle powodowane przez cząstki stałe, które ślizgają się lub toczą po wewnętrznej powierzchni rury, stopniowo usuwając materiał. Transport gnojowicy w branżach takich jak górnictwo i pogłębianie jest częstym źródłem ścierania, dlatego rury odporne na ścieranie są koniecznością.

Erozja występuje, gdy cząstki przenoszone przez płyn uderzają w ściankę rury pod różnymi kątami. W przeciwieństwie do ścierania, które ma raczej charakter ślizgowy, erozja obejmuje uderzenia cząstek z dużą prędkością, które prowadzą do miejscowej utraty materiału. Jest to szczególnie istotne w zastosowaniach, w których prędkość płynu i turbulencja są duże.

Korozja to reakcja chemiczna lub elektrochemiczna zachodząca pomiędzy materiałem rury a otoczeniem. Chociaż korozja nie wiąże się z bezpośrednią interakcją cząstek z powierzchnią, może osłabić ścianki rur, czyniąc je bardziej podatnymi na inne formy zużycia. Rury stalowe są szczególnie podatne na korozję, jeśli nie są zabezpieczone powłokami takimi jak epoksydowa lub poliuretanowa.

Zużycie udarowe wynika z powtarzającego się uderzania dużych cząstek lub kawałków o powierzchnię rury. Jest to powszechnie spotykane w zastosowaniach obejmujących przeładunek materiałów sypkich lub transport szlamu z grubymi cząstkami. Uderzenie może szybko uszkodzić nawet rury ze stali hartowanej, jeśli nie zostanie odpowiednio dobrane.

Porównanie różnych typów zużycia rur

Czynniki wpływające na szybkość zużycia

Szybkość zużycia rur zależy od kilku powiązanych ze sobą czynników. Należą do nich prędkość, rozmiar cząstek, kąt uderzenia i środowisko chemiczne. Prędkość jest jednym z najważniejszych parametrów. Wraz ze wzrostem prędkości zawiesiny lub mieszanin gazowo-stałych wzrasta również energia kinetyczna cząstek uderzających w ściankę rury. Podwojenie prędkości może kilkakrotnie zwiększyć zużycie, co sprawia, że ​​kontrola przepływu jest istotnym czynnikiem w konstrukcjach odpornych na zużycie.

Rozmiar cząstek również odgrywa znaczącą rolę. Drobne cząstki powodują zazwyczaj większe zużycie ścierne, ponieważ mogą pozostać zawieszone i stale ocierać się o powierzchnię rury. Z drugiej strony, większe cząstki z większym prawdopodobieństwem powodują uszkodzenia w wyniku uderzenia.

Kąt uderzenia ma szczególne znaczenie w przypadku erozji. Cząsteczki uderzające pod płytkimi kątami często powodują zużycie przypominające ścieranie, natomiast cząstki uderzające pod kątem prostopadłym powodują głębsze wżery i miejscowe uszkodzenia. Z tego powodu łuki i kolanka w instalacjach rurowych są bardziej podatne na erozję.

Środowisko chemiczne wpływa zarówno na korozję, jak i erozję. Na przykład w kwaśnych lub zasadowych zawiesinach korozja może osłabić powierzchnię rury, ułatwiając usuwanie materiału siłom ściernym lub erozyjnym. Aby złagodzić te skutki, często stosuje się powłoki, takie jak wykładziny poliuretanowe, epoksydowe i węglikowe.

Czynniki wpływające na szybkość zużycia systemów rurociągów

Reakcja materiału na mechanizmy zużycia

Różne materiały rur reagują na mechanizmy zużycia w różny sposób. Wybór odpowiedniego materiału rury zależy od konkretnego rodzaju zużycia oczekiwanego w danym zastosowaniu.

Rury stalowe są szeroko stosowane ze względu na swoją wytrzymałość, ale są podatne zarówno na ścieranie, jak i korozję. Rury ze stali hartowanej zapewniają lepszą odporność na ścieranie i uderzenia, ale nadal wymagają powłok chroniących przed środowiskiem chemicznym.

Rury HDPE są lekkie i bardzo odporne na korozję, dzięki czemu nadają się do transportu żrących chemikaliów lub szlamów. Mogą jednak nie działać dobrze w warunkach dużego udaru lub bardzo ściernych ze względu na niższą twardość w porównaniu ze stalą.

Rury z wykładziną ceramiczną zapewniają doskonałą odporność na ścieranie, dzięki czemu idealnie nadają się do transportu gnojowicy, gdzie dominują drobne cząstki. Ceramiczna wykładzina chroni stalową rurę bazową przed zużyciem, znacznie wydłużając jej żywotność.

Rury pokryte bazaltem, wykonane z naturalnej skały wulkanicznej, są bardzo odporne na erozję i ścieranie. Są szczególnie skuteczne w transporcie gnojowicy z dużą prędkością i w środowiskach, w których występują uderzenia pod ostrym kątem.

Istotną rolę odgrywają również powłoki rur, takie jak warstwy poliuretanowe, epoksydowe lub węglikowe. Działają jak bariery ochronne, które ograniczają bezpośredni kontakt cząstek ściernych ze ścianką rury, spowalniając w ten sposób proces zużycia.

Reakcja materiałów rur na różne mechanizmy zużycia

Inżynierskie podejścia do łagodzenia zużycia

Zrozumienie mechanizmów zużycia pozwala inżynierom projektować bardziej niezawodne systemy rurociągów poprzez połączenie doboru materiałów z modyfikacjami konstrukcyjnymi. Na przykład zastosowanie stopniowych zagięć zamiast ostrych kolanek zmniejsza kąt uderzenia cząstek, zmniejszając szybkość erozji. Podobnie, zastosowanie powłok wewnętrznych może jednocześnie złagodzić ścieranie i korozję.

Systemy transportu gnojowicy często opierają się na połączeniu rur odpornych na ścieranie i wykładzin ochronnych, aby zrównoważyć koszty i wydajność. W zastosowaniach w przemyśle chemicznym, gdzie głównym problemem jest korozja, preferowane są rury HDPE lub rury stalowe z powłoką epoksydową. W kopalniach często stosuje się rury z wykładziną ceramiczną lub bazaltową, aby wytrzymać silne ścieranie i erozję powodowaną przez szlamy mineralne.

Strategia konserwacji zależy również od mechanizmów zużycia. Regularne przeglądy, monitorowanie grubości ścianek i terminowe stosowanie powłok ochronnych zapewniają, że zużycie nie doprowadzi do nieoczekiwanych awarii. W testach laboratoryjnych czasami stosuje się metody wirówkowe, aby symulować erozję szlamu i przewidywać zachowanie różnych materiałów rur w kontrolowanych warunkach.

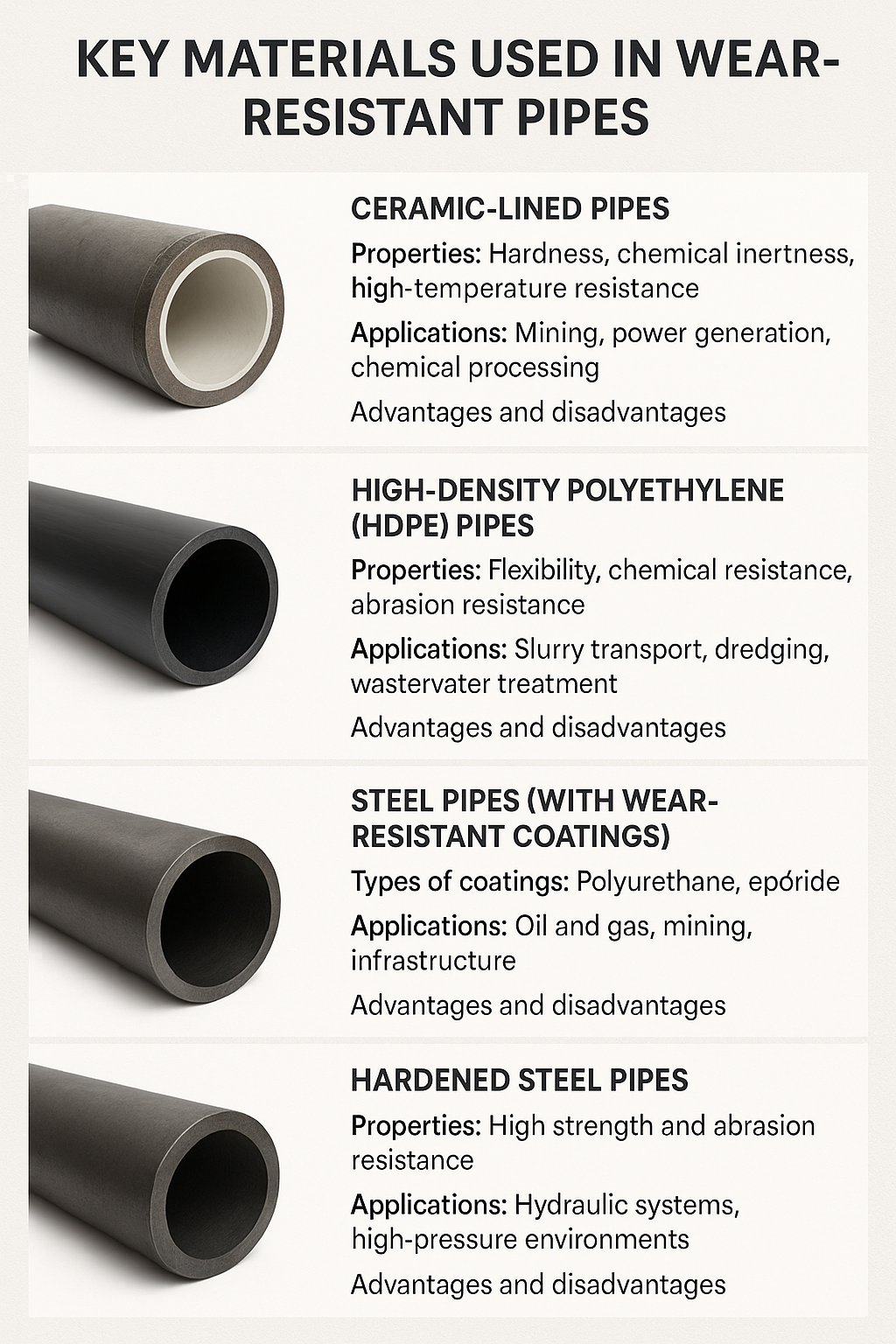

Kluczowe materiały stosowane w rurach odpornych na zużycie

Wprowadzenie do materiałów w rurach odpornych na zużycie

Rury odporne na zużycie są niezbędnymi komponentami w branżach zajmujących się mediami ściernymi lub erozyjnymi, takich jak górnictwo, wytwarzanie energii, pogłębianie, ropa i gaz oraz przetwarzanie chemiczne. Rury te zostały specjalnie zaprojektowane tak, aby były odporne na uszkodzenia spowodowane ścieraniem, erozją, korozją i uderzeniami, zapewniając długoterminową wydajność operacyjną i redukując przestoje. Aby osiągnąć ten cel, stosuje się różne materiały i konstrukcje rur, w tym rury z wykładziną ceramiczną, rury HDPE, rury stalowe ze specjalistycznymi powłokami, rury ze stali hartowanej i rury z wykładziną bazaltową. Każdy z tych materiałów ma unikalne właściwości, które wpływają na jego działanie w różnych warunkach przemysłowych, a ich wybór zależy od takich czynników, jak wymagania dotyczące transportu szlamu, środowisko chemiczne, temperatura i oczekiwana szybkość zużycia.

Rury z wykładziną ceramiczną

Rury z wykładziną ceramiczną znane są ze swojej wyjątkowej twardości, obojętności chemicznej i odporności na wysokie temperatury. Zwykle składają się z zewnętrznej rury ze stali lub stopu z wewnętrzną wykładziną z płytek ceramicznych lub warstw połączonych za pomocą zaawansowanych klejów lub technik spawania. Materiał ceramiczny zapewnia odporność na ścieranie, a powłoka zewnętrzna zapewnia wytrzymałość mechaniczną i stabilność strukturalną.

Rury z wykładziną ceramiczną obejmują kopalnie, w których transportowane są szlamy ścierne, elektrownie przetwarzające popiół lotny oraz zakłady przetwarzania chemicznego, w których występuje zarówno erozja, jak i korozja chemiczna. Ich zalety obejmują długą żywotność w warunkach ściernych, doskonałą wydajność w środowiskach o wysokiej temperaturze i zmniejszoną konserwację. Jednakże wady obejmują wyższe koszty początkowe i potencjalną kruchość pod dużymi obciążeniami udarowymi.

Rury z polietylenu o wysokiej gęstości (HDPE).

Rury HDPE są szeroko stosowane w gałęziach przemysłu, gdzie wymagana jest elastyczność, odporność chemiczna i umiarkowana odporność na ścieranie. W przeciwieństwie do rur z wykładziną ceramiczną, rury HDPE są lekkie i łatwiejsze w montażu. Są odporne na wiele chemikaliów i mogą pracować w środowiskach, w których korozja spowodowana agresywnymi płynami mogłaby spowodować uszkodzenie metalowych rur.

Rury HDPE w transporcie gnojowicy, pogłębianiu i oczyszczaniu ścieków oferują takie korzyści, jak odporność na osadzanie się kamienia, gładkie powierzchnie wewnętrzne, które zmniejszają straty ciśnienia oraz możliwość przystosowania się do trudnych warunków zewnętrznych. Ich zaletami są niska waga, elastyczność i łatwość obsługi. Wadami są niższa wytrzymałość mechaniczna w porównaniu z rurami stalowymi i ograniczenia w zastosowaniach wysokotemperaturowych.

Rury stalowe z powłokami odpornymi na zużycie

Rury stalowe z powłokami odpornymi na zużycie łączą wytrzymałość konstrukcyjną stali z właściwościami ochronnymi powłok, takich jak poliuretan, żywica epoksydowa lub węglik. Powłoki te tworzą barierę pomiędzy zawiesiną a powierzchnią stali, zmniejszając ścieranie, erozję i korozję.

Powłoki poliuretanowe zapewniają elastyczność i dobrą odporność na ścieranie. Powłoki epoksydowe zapewniają odporność chemiczną i nadają się do środowisk, w których występują żrące chemikalia. Z drugiej strony, powłoki węglikowe stosuje się tam, gdzie wymagana jest ekstremalna odporność na ścieranie. Zastosowania obejmują rurociągi naftowe i gazowe, rurociągi szlamu wydobywczego oraz projekty infrastrukturalne wymagające trwałych systemów transportowych.

Ich zalety obejmują równowagę pomiędzy wytrzymałością i właściwościami ochronnymi, wszechstronność w różnych środowiskach i opłacalność w porównaniu z rurami wyłożonymi ceramiką lub bazaltem. Wady obejmują potrzebę okresowych kontroli powłok, potencjalną degradację powłoki i wyzwania związane z naprawami w odległych środowiskach.

Rury ze stali hartowanej

Rury ze stali hartowanej produkowane są poprzez obróbkę cieplną lub procesy stopowania, które zwiększają ich twardość i odporność na ścieranie. W przeciwieństwie do powlekanych rur stalowych, odporność na zużycie rur ze stali hartowanej wynika z samego materiału, co zmniejsza zależność od powłok zewnętrznych.

Są szeroko stosowane w układach hydraulicznych, środowiskach wysokociśnieniowych i gałęziach przemysłu, w których kluczowe znaczenie ma zarówno odporność na ścieranie, jak i wytrzymałość konstrukcyjną. Ich właściwości obejmują wysoką wytrzymałość, odporność na odkształcenia pod wpływem uderzenia i przydatność do środowisk charakteryzujących się zarówno ścieraniem, jak i ciśnieniem.

Zalety rur ze stali hartowanej obejmują trwałość w trudnych warunkach pracy, zdolność do wytrzymywania obciążeń wysokociśnieniowych i zmniejszoną szybkość zużycia w porównaniu do konwencjonalnych rur stalowych. Jednak wady obejmują wyższe koszty produkcji, podatność na korozję bez powłok ochronnych i większą wagę w porównaniu z alternatywami na bazie polimerów.

Rury wyłożone bazaltem

Rury z wykładziną bazaltową wytwarza się poprzez wyłożenie rur stalowych lub innych rur konstrukcyjnych materiałem bazaltowym, skałą wulkaniczną znaną z ekstremalnej twardości i doskonałej odporności na ścieranie. Bazalt ma właściwości podobne do ceramiki, ale oferuje wyjątkową równowagę wytrzymałości i odporności na zużycie.

Rury te są często używane w górnictwie, cementowniach i innych ciężkich zastosowaniach przemysłowych, gdzie rurociągi transportują szlam ścierny. Są szczególnie skuteczne w środowiskach narażonych na duże zużycie i zapewniają długą żywotność przy minimalnej konserwacji.

Zalety rur wyłożonych bazaltem obejmują odporność na zużycie ścierne, przydatność do środowisk o wysokiej temperaturze i trwałość w ciągłym użytkowaniu. Wady obejmują ograniczoną odporność na uderzenia w porównaniu ze stalą oraz wyzwania związane z produkcją i instalacją.

Analiza porównawcza kluczowych materiałów rurowych

Wybór materiałów na rury zależy w dużej mierze od rodzaju mechanizmu zużycia, środowiska pracy i względów kosztowych. Rury z wykładziną ceramiczną zapewniają wysoką odporność na ścieranie, ale są kruche, rury HDPE zapewniają lekką elastyczność, ale mają ograniczenia wytrzymałościowe, rury stalowe z powłokami zapewniają równowagę, ale wymagają konserwacji, rury ze stali hartowanej zapewniają wytrzymałość konstrukcyjną, ale ryzyko korozji, a rury z wykładziną bazaltową doskonale sprawdzają się w środowiskach o wysokim stopniu ścierania, ale są kruche.

Zastosowania rur odpornych na zużycie w różnych gałęziach przemysłu

Wprowadzenie do zastosowań przemysłowych

Rury odporne na zużycie są niezbędne w branżach, w których przetwarzane są materiały ścierne, erozyjne lub żrące. Ich konstrukcja i dobór materiałów odgrywają kluczową rolę w ograniczaniu przestojów, wydłużaniu żywotności rurociągów i zapewnianiu wydajności operacyjnej. Typowe rodzaje rur odpornych na zużycie obejmują rury z wykładziną ceramiczną, rury HDPE, rury stalowe z powłokami, rury ze stali hartowanej i rury z wykładziną bazaltową. Każda branża wykorzystuje te rury w zależności od charakteru transportowanego medium, przewidywanych warunków zużycia i wymagań operacyjnych. Kluczowe zastosowania obejmują górnictwo, wytwarzanie energii, przetwarzanie chemiczne, ropę i gaz, oczyszczanie ścieków i prace pogłębiarskie.

Aplikacje górnicze

W przemyśle wydobywczym rury odporne na zużycie są stosowane przede wszystkim do transportu szlamu, zagospodarowania odpadów poflotacyjnych i transportu minerałów ściernych. Szlamy wydobywcze często zawierają duże ilości twardych cząstek, co stwarza poważne problemy związane ze ścieraniem i erozją.

Rury z wykładziną ceramiczną są często stosowane ze względu na ich twardość i odporność na ścieranie i korozję chemiczną. Rury HDPE są stosowane w niektórych scenariuszach transportu szlamu pod niższym ciśnieniem ze względu na ich elastyczność i odporność na agresję chemiczną. Rury stalowe z powłokami poliuretanowymi lub węglikowymi zapewniają dodatkową ochronę tam, gdzie wymagana jest również wytrzymałość mechaniczna. Rury ze stali hartowanej i wykładane bazaltem wybierane są do zastosowań w ciężkich warunkach, w których wykorzystuje się materiały o dużej ścieralności, takie jak ruda żelaza lub boksyt. Właściwy dobór materiałów zapewnia ciągłą pracę i minimalizuje koszty konserwacji w środowiskach, w których częste jest zużycie rurociągów.

Aplikacje do wytwarzania energii

Obiekty wytwarzające energię, zwłaszcza elektrownie opalane węglem, stoją przed poważnymi wyzwaniami związanymi ze zużyciem i erozją w związku z transportem węgla, popiołów i popiołów lotnych. Rury odporne na zużycie służą do transportu tych materiałów z systemów magazynowania do systemów spalania lub utylizacji.

Rury stalowe z powłokami epoksydowymi lub węglikowymi są powszechnie stosowane do transportu mieszanek węgla i popiołu, ponieważ łączą w sobie wytrzymałość mechaniczną z odpornością na ścieranie. Rury z wykładziną ceramiczną można również stosować w systemach usuwania popiołu, gdzie wymagana jest odporność na wysoką temperaturę. Rury HDPE są mniej powszechne w scenariuszach wysokotemperaturowych, ale mogą być stosowane w pomocniczych systemach transportu szlamu w niskiej temperaturze. Dzięki zastosowaniu rur odpornych na zużycie elektrownie mogą utrzymać stabilną pracę, jednocześnie skracając przestoje spowodowane awariami rur.

Zastosowania w przetwarzaniu chemicznym

Zakłady przetwarzania chemicznego obsługują płyny ścierne i żrące, które mogą szybko uszkodzić standardowe rurociągi. Rury odporne na zużycie w tym sektorze wybierane są nie tylko pod kątem odporności na ścieranie, ale także kompatybilności chemicznej.

Rury HDPE są często używane do transportu szlamów chemicznych ze względu na ich odporność na korozję. Rury z wykładziną ceramiczną zapewniają ochronę w przypadku obecności zawiesin cząstek ściernych, natomiast rury stalowe pokryte poliuretanem, żywicą epoksydową lub węglikiem zapewniają równowagę pomiędzy odpornością na ścieranie i korozję. Rury ze stali hartowanej mogą być stosowane w wysokociśnieniowych systemach przesyłu chemikaliów. Właściwy dobór i montaż rur odpornych na zużycie pozwala na utrzymanie wydajności procesu, minimalizację wycieków i zapewnienie zgodności z normami bezpieczeństwa.

Zastosowania naftowe i gazowe

W przemyśle naftowym i gazowym rury odporne na zużycie mają kluczowe znaczenie dla ochrony rurociągów i kontroli erozji, zwłaszcza na odcinkach transportujących płyny wielofazowe zawierające piasek, osad lub wodę.

Rury stalowe z powłokami węglikowymi lub poliuretanowymi są często stosowane w celu ochrony przed erozją spowodowaną przepływami o dużej prędkości. Rury ze stali hartowanej można również stosować w rurociągach lub pionach wysokociśnieniowych. Rury HDPE znajdują zastosowanie w instalacjach niskociśnieniowych lub tymczasowych, oferując odporność na korozję i elastyczność. Zastosowanie rur odpornych na zużycie zapewnia bezpieczeństwo eksploatacji, zmniejsza częstotliwość konserwacji i wydłuża żywotność rurociągów w środowiskach, w których erozja może prowadzić do kosztownych przestojów lub zagrożeń dla środowiska.

Zastosowania w oczyszczaniu ścieków

Oczyszczalnie ścieków przetwarzają osady ścierne, dodatki chemiczne i strumienie zanieczyszczonej wody, które mogą powodować degradację standardowych rur. Rury odporne na zużycie są szeroko stosowane w transporcie osadów, liniach dozowania chemikaliów oraz transporcie żwiru lub materiałów ściernych.

Rury HDPE są powszechnie stosowane ze względu na ich odporność na korozję i zdolność do pracy z mediami o średnim stopniu ścierania. Rury stalowe z powłokami epoksydowymi lub poliuretanowymi stosuje się tam, gdzie wymagana jest wytrzymałość mechaniczna. Rury z wykładziną ceramiczną można stosować w liniach transportu osadów o wysokiej ścieralności. Zastosowanie rur odpornych na zużycie w oczyszczalniach ścieków minimalizuje ryzyko wycieków, zmniejsza wymagania konserwacyjne i zapewnia spójną pracę oczyszczalni.

Zastosowania pogłębiania

Prace pogłębiarskie obejmują transport piasku, mułu i innych materiałów ściernych ze zbiorników wodnych. Rury odporne na zużycie są niezbędne do utrzymania ciągłej pracy i uniknięcia częstej wymiany rur.

Rury HDPE są szeroko stosowane ze względu na ich elastyczność, lekkość i odporność na korozję w środowisku wodnym. Rury z wykładziną ceramiczną można stosować w operacjach pogłębiania o dużym działaniu ściernym, natomiast rury stalowe z powłokami węglikowymi lub poliuretanowymi są wybierane do linii pogłębiania wysokociśnieniowego. Rury ze stali hartowanej wybiera się tam, gdzie znaczące jest oddziaływanie mechaniczne zanieczyszczeń. Odpowiedni dobór rur zwiększa wydajność operacyjną, skraca przestoje i chroni sprzęt przed nadmiernym zużyciem.

Podsumowanie porównawcze w różnych branżach

Różne gałęzie przemysłu mają specyficzne wymagania, które narzucają wybór odpornych na zużycie materiałów rurowych. Górnictwo i pogłębianie traktują priorytetowo odporność na ścieranie i wytrzymałość strukturalną, wytwarzanie energii kładzie nacisk na odporność termiczną i ścieranie, przetwarzanie chemiczne wymaga odporności na korozję i ścieranie, ropa i gaz wymagają kontroli erozji i obsługi pod wysokim ciśnieniem, podczas gdy oczyszczanie ścieków koncentruje się na odporności chemicznej i na ścieranie. Łączne zastosowanie rur z wykładziną ceramiczną, HDPE, stalą, hartowaną stalą i bazaltem umożliwia przemysłowi dostosowanie rozwiązań rurociągów do specyficznych wymagań operacyjnych.

Czynniki, które należy wziąć pod uwagę przy wyborze rur odpornych na zużycie

Rodzaj transportowanego materiału

Rodzaj materiału, który będzie przepływał przez rury odporne na zużycie, jest głównym czynnikiem przy określaniu odpowiedniego materiału i konstrukcji rur. Materiały ścierne, takie jak piasek, szlam, rudy lub węgiel, mogą znacznie zwiększyć szybkość zużycia, podczas gdy żrące chemikalia, takie jak kwasy, zasady lub roztwory soli, stwarzają inny zestaw wyzwań.

Rury z wykładziną ceramiczną są bardzo skuteczne w transporcie zawiesin lub proszków ściernych ze względu na ich wyjątkową twardość i odporność na ścieranie i korozję chemiczną. Rury HDPE zapewniają odporność chemiczną i umiarkowaną odporność na ścieranie, dzięki czemu nadają się do cieczy korozyjnych lub szlamów o niskiej ścieralności. Rury stalowe z powłokami odpornymi na zużycie, takimi jak poliuretan, żywica epoksydowa lub węglik, są powszechnie wybierane do materiałów wymagających zarówno wytrzymałości konstrukcyjnej, jak i odporności na ścieranie. Rury ze stali hartowanej idealnie nadają się do szlamów o dużej wytrzymałości, natomiast rury z wykładziną bazaltową nadają się do materiałów wysoce ściernych lub erozyjnych w przemyśle wydobywczym i cementowym. Zrozumienie zużycia i właściwości chemicznych transportowanego materiału ma kluczowe znaczenie przy wyborze rury, która zapewnia równowagę pomiędzy trwałością, bezpieczeństwem i wydajnością.

Ciśnienie i temperatura robocza

Ciśnienie robocze i temperatura odgrywają kluczową rolę przy wyborze rur odpornych na zużycie. Zastosowania wysokociśnieniowe wymagają materiałów, które wytrzymują naprężenia wewnętrzne bez deformacji, podczas gdy warunki wysokiej temperatury mogą wpływać na stabilność chemiczną i integralność strukturalną.

Rury stalowe, szczególnie te z powłokami odpornymi na zużycie lub odmianami stali hartowanej, są powszechnie stosowane w systemach wysokociśnieniowych ze względu na ich wytrzymałość mechaniczną. Rury z wykładziną ceramiczną nadają się do wysokotemperaturowych zawiesin i płynów, ponieważ utrzymują twardość i stabilność strukturalną w podwyższonych temperaturach. Rury HDPE mają ograniczenia w wyższych temperaturach i są zwykle używane do zastosowań w umiarkowanych temperaturach. Rury pokryte bazaltem zachowują odporność na erozję w wysokich temperaturach, dzięki czemu nadają się do stosowania w przypadku gorących mediów ściernych w procesach przemysłowych. Dokładna ocena warunków ciśnieniowych i temperaturowych gwarantuje, że wybrana rura zachowa bezpieczną pracę i dłuższą żywotność.

Środowisko Chemiczne

Środowisko chemiczne, przez które rura transportuje materiał, jest kluczowym czynnikiem decydującym o wyborze materiału. Niektóre chemikalia mogą powodować korozję rur metalowych, degradację wykładzin polimerowych lub powodować reakcje, które skracają żywotność rury.

Rury HDPE są odporne na szeroką gamę kwasów, zasad i soli, dzięki czemu nadają się do stosowania w środowiskach agresywnych chemicznie. Rury z wykładziną ceramiczną zapewniają doskonałą obojętność chemiczną, idealną do przesyłania kwaśnych lub ściernych zawiesin chemicznych. Rury stalowe z powłokami poliuretanowymi lub epoksydowymi zapewniają łączną odporność na ścieranie i chemikalia dla płynów zawierających cząstki stałe oraz umiarkowaną agresywność chemiczną. Rury wyłożone bazaltem zachowują również odporność na chemicznie agresywne płyny, a jednocześnie są odporne na ścieranie. Zrozumienie zgodności chemicznej materiału rury z transportowaną substancją ma kluczowe znaczenie dla zapobiegania wyciekom, korozji i potencjalnym przestojom.

Wymagania instalacyjne

Środowisko instalacji może znacząco wpłynąć na wybór rury odpornej na zużycie. Czynniki obejmują układ rurociągu, ograniczenia przestrzenne, ograniczenia wagowe i łatwość montażu.

Rury HDPE są lekkie, elastyczne i łatwe w montażu, dzięki czemu nadają się do stosowania w skomplikowanych lub ograniczonych układach rur. Rury stalowe z powłokami lub rury ze stali hartowanej wymagają połączeń spawanych lub kołnierzowych i są preferowane w instalacjach stałych, wysokociśnieniowych lub o dużej wytrzymałości. Rury z wykładziną ceramiczną i bazaltem, które są sztywniejsze i cięższe, są zwykle stosowane tam, gdzie wysoka odporność na zużycie przewyższa łatwość montażu. Aby zapewnić bezpieczeństwo i niezawodność, konstrukcja rury, typ złącza i metoda montażu muszą być zgodne ze środowiskiem operacyjnym.

Ograniczenia budżetowe

Koszt jest zawsze kluczowym czynnikiem przy wyborze rur odpornych na zużycie. Początkowy koszt materiałów, koszty instalacji oraz oczekiwana częstotliwość konserwacji i wymiany wpływają na całkowity koszt posiadania.

Rury HDPE są na ogół tańsze i zapewniają długoterminowe oszczędności dzięki zmniejszonej konserwacji w zastosowaniach chemicznych lub o niskim stopniu ścierania. Rury z wykładziną ceramiczną i bazaltem mogą wiązać się z wyższymi kosztami początkowymi, ale zapewniają długoterminowe oszczędności w zastosowaniach charakteryzujących się wysokim stopniem ścierania, zmniejszając przestoje i częstotliwość wymiany. Rury stalowe z powłokami poliuretanowymi, epoksydowymi lub węglikowymi zapewniają równowagę pomiędzy kosztem początkowym a odpornością na zużycie. Rury ze stali hartowanej, choć drogie, nadają się do zastosowań wymagających dużej udarności lub ekstremalnego ścierania. Dokładna ocena kosztów materiałów, trwałości operacyjnej i wymagań konserwacyjnych pomaga branżom zoptymalizować inwestycje w rurociągi odporne na zużycie.

Podsumowanie porównawcze

Wybór odpowiedniej rury odpornej na zużycie wymaga zrównoważenia wielu czynników, w tym rodzaju materiału, warunków pracy, środowiska chemicznego, wymagań instalacyjnych i budżetu. Poniższa tabela podsumowuje kluczowe zalecenia dotyczące tych czynników:
