Jeśli chodzi o odporność na jednoczesne uderzenia i ścieranie, Odporna na zużycie wyściółka z kompozytu ceramicznego wyraźnie przewyższa podszewkę ceramiczną z czystego tlenku glinu . Wykładzina ceramiczna z czystego tlenku glinu zapewnia wyjątkową twardość — zwykle 85–90 HRA — ale jej kruchość sprawia, że jest podatna na pękanie pod powtarzającymi się obciążeniami udarowymi. Z kolei odporna na zużycie okładzina z kompozytu ceramicznego łączy płytkę ceramiczną o wysokiej zawartości tlenku glinu (zwykle 92–95% Al₂O₃) z elastycznym gumowym lub stalowym podłożem, łącząc twardość powierzchni z wytrzymałością strukturalną. Dzięki tej hybrydowej konstrukcji, odporna na zużycie wykładzina z kompozytu ceramicznego stała się preferowanym wyborem w branżach ciężkich, takich jak górnictwo, cementowanie i wytwarzanie energii, gdzie rurociągi, zsypy i leje zasypowe są jednocześnie narażone na cząstki ścierne i wstrząsy mechaniczne.
Dlaczego okładzina ceramiczna z czystego tlenku glinu zawodzi pod wpływem uderzenia
Wykładzina ceramiczna z czystego tlenku glinu produkowana jest ze spiekanego tlenku glinu, osiągając wartości twardości powierzchniowej HV 1400–1800. Dzięki temu jest wysoce odporny na ścieranie drobnymi cząstkami. Jednakże tlenek glinu jest z natury kruchy, a jego odporność na pękanie (K₁c) wynosi zaledwie 3–4 MPa·m½. Poddane nagłemu uderzeniu mechanicznemu – na przykład dużemu kawałkowi rudy spadającemu na powierzchnię rynny – płytki ceramiczne zamiast absorbować energię, pękają i odpryskują.
W rzeczywistych testach przeprowadzonych w zsypach do przesyłu rudy żelaza, monolityczne płytki ceramiczne z czystego tlenku glinu wykazały widoczne pękanie już po 6–8 tygodniach pracy pod wpływem uderzenia brył rudy (wielkość cząstek > 80 mm). Gdy płytka pęknie, znajdujące się pod nią podłoże stalowe zostaje odsłonięte i szybko się zużywa, przyspieszając całkowitą awarię systemu. Jest to podstawowe ograniczenie stosowania wykładzin z czystej ceramiki w połączonych środowiskach udarowo-ściernych.
Jak odporna na zużycie wykładzina ceramiczna kompozytowa rozwiązuje problem
Odporna na zużycie wyściółka z kompozytu ceramicznego rozwiązuje problem kruchości dzięki warstwowej konstrukcji. Ceramiczna warstwa wierzchnia jest odporna na ścieranie, podczas gdy gumowy lub stalowy podkład pochłania i rozprasza energię uderzenia, zanim dojdzie do pęknięcia ceramiki. Ta synergia umożliwia efektywne funkcjonowanie struktury kompozytowej nawet w przypadku wielokrotnego uderzania grubymi, kanciastymi cząsteczkami.
Kluczowe zalety konstrukcyjne obejmują:
- Warstwa gumy (zwykle o grubości 10–20 mm) działa jak amortyzator, zmniejszając szczytowe naprężenia przenoszone na płytki ceramiczne nawet o 60–70% .
- Płytki ceramiczne są podzielone na segmenty (zwykle 50 × 50 mm lub 75 × 75 mm), więc propagacja pęknięć ogranicza się do pojedynczej płytki, a nie rozprzestrzenia się po całym panelu.
- Wysokiej jakości, odporna na zużycie wykładzina z kompozytu ceramicznego wykorzystuje płytki zawierające 92–95% Al₂O₃ o HRC ≥ 70, zachowując doskonałą odporność na ścieranie i zwiększoną wytrzymałość.
W tym samym zastosowaniu do zsypu rudy żelaza, o którym mowa powyżej, odporna na zużycie wykładzina z kompozytu ceramicznego na podłożu gumowym osiągnęła żywotność 18–24 miesiące , co stanowi 3-krotną poprawę w porównaniu z okładziną ceramiczną z czystego tlenku glinu w identycznych warunkach pracy.
Porównanie wydajności: Kompozyt ceramiczny i podszewka ceramiczna z czystego tlenku glinu
Poniższa tabela podsumowuje kluczowe wskaźniki wydajności według najbardziej krytycznych kryteriów oceny dla połączonych środowisk uderzeniowych i ściernych.
| Parametr | Odporna na zużycie podszewka z kompozytu ceramicznego | Wyściółka ceramiczna z czystego tlenku glinu |
|---|---|---|
| Twardość powierzchni | HRC ≥ 70 / HV 1400–1600 | HRA 85–90 / HV 1400–1800 |
| Odporność na uderzenia | Wysoka (gumowy spód amortyzuje wstrząsy) | Niska (kruche pękanie pod wpływem uderzenia) |
| Odporność na ścieranie | Wysoka | Bardzo wysoka (drobne cząstki) |
| Odporność na pękanie (K₁c) | Ulepszona (struktura kompozytowa) | 3–4 MPa·m½ (kruche) |
| Żywotność (zsyp rudy bryłowej) | 18–24 miesiące | 6–8 tygodni |
| Maksymalna temperatura robocza | ~200°C (podgumowany); ~900°C (na podłożu stalowym) | Do 1600°C |
| Kontrola propagacji pęknięć | Płytki segmentowe ograniczają rozprzestrzenianie się | Pęknięcia rozprzestrzeniają się na panelach |
| Elastyczność instalacji | Wysoka (flexible backing conforms to curves) | Ograniczone (tylko sztywne, płaskie powierzchnie) |
| Koszt za instalację | Umiarkowany – wysoki | Umiarkowane |
Gdzie wyściółka ceramiczna z czystego tlenku glinu nadal ma przewagę
Wykładzina ceramiczna z czystego tlenku glinu nie jest przestarzała — pozostaje najlepszym wyborem w określonych scenariuszach, w których wpływ jest znikomy i dominuje ścieranie drobnymi cząstkami. Typowe zastosowania obejmują:
- Pneumatyczny transport drobnego proszku (np. popiół lotny, proszek cementowy) z dużą prędkością — cząstki o wielkości poniżej 5 mm bez wstrząsów mechanicznych.
- Środowiska o wysokiej temperaturze powyżej 300°C , gdzie nie można zastosować wykładziny kompozytowej na podłożu gumowym i wymagane są rozwiązania alternatywne na podłożu stalowym.
- Proste odcinki rur z równomiernym przepływem szlamu i bez turbulentnych stref uderzenia.
W tych środowiskach bardzo wysoka twardość powierzchniowa wykładziny ceramicznej z czystego tlenku glinu (HV do 1800) zapewnia odporność na zużycie, której produkty kompozytowe nie mogą w pełni dorównać na poziomie powierzchni. Kluczem jest dopasowanie rodzaju wykładziny do rzeczywistych warunków pracy.

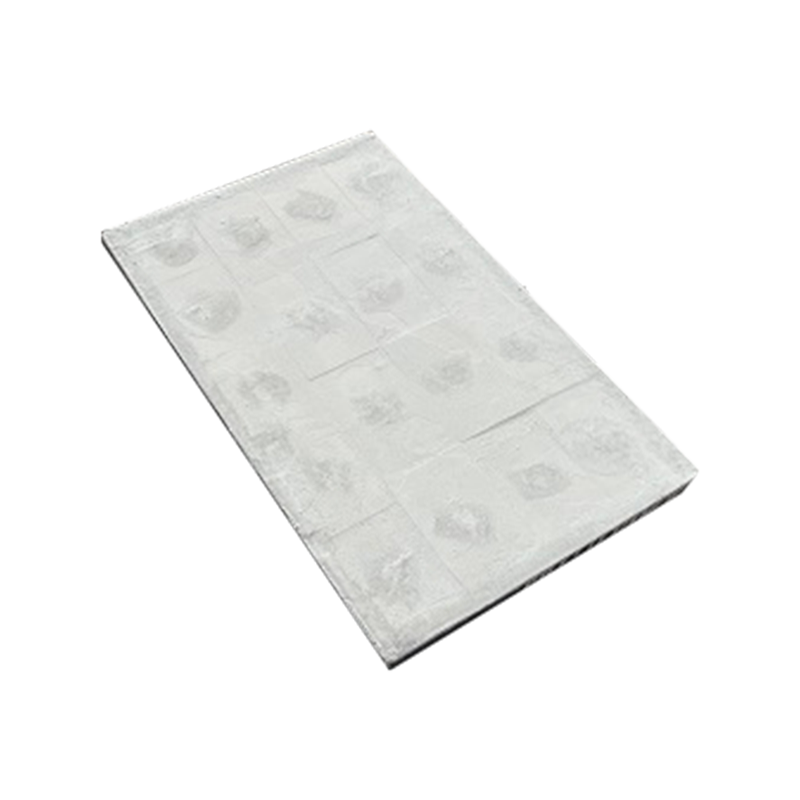

Odporna na zużycie wyściółka z kompozytu ceramicznego
Wybór odpowiedniej wykładziny ceramicznej do Twojego zastosowania
Wybór pomiędzy odporną na zużycie wykładziną z kompozytu ceramicznego a wykładziną ceramiczną z czystego tlenku glinu powinien opierać się na ustrukturyzowanej ocenie warunków pracy. Weź pod uwagę następujące czynniki decyzyjne:
Rozmiar cząstek i energia uderzenia
Jeśli w procesie przetwarzane są cząstki większe niż 20 mm, szczególnie przy wysokości upadku przekraczającej 0,5 m, zdecydowanie zaleca się zastosowanie odpornej na zużycie wykładziny z kompozytu ceramicznego. Podkład gumowy lub stalowy jest niezbędny, aby zapobiec katastrofalnym awariom płytek. W przypadku drobnych cząstek o średnicy poniżej 5 mm, które nie powodują znaczących uderzeń kropli, wystarczy okładzina ceramiczna z czystego tlenku glinu.
Temperatura pracy
Odporna na zużycie wyściółka z kompozytu ceramicznego na gumowym podłożu jest ograniczona do około 200°C. Jeśli w Twoim zastosowaniu występują temperatury powyżej tego progu – np. w rurach zasilających pieca lub w wysokotemperaturowych kanałach gazowych – wybierz wykładzinę kompozytową na podłożu stalowym (o temperaturze znamionowej ~900°C) lub wybierz wykładzinę z czystej ceramiki ogniotrwałej.
Geometria sprzętu
Odporna na zużycie wykładzina z kompozytu ceramicznego z elastycznym gumowym podkładem może dopasowywać się do zakrzywionych powierzchni, kolan i nieregularnych geometrii bez skomplikowanego cięcia lub układania płytek. Wyściółka ceramiczna z czystego tlenku glinu, ponieważ jest sztywna, lepiej nadaje się do płaskich paneli i prostych odcinków. W przypadku zakrzywionych ścian rynny lub łuków rur wykładzina kompozytowa zapewnia znaczne korzyści instalacyjne.
Strategia konserwacji i wymiany
Ponieważ w wykładzinie z kompozytu ceramicznego, odpornej na zużycie, zastosowano segmentowe panele z płytek, poszczególne uszkodzone płytki można wymienić bez demontażu całego systemu okładzin. Ta modułowa możliwość naprawy zmniejsza przestoje konserwacyjne i całkowity koszt cyklu życia. W przeciwieństwie do tego, pęknięta monolityczna wykładzina ceramiczna z czystego tlenku glinu często wymaga całkowitej wymiany panelu, co jest bardziej uciążliwe i kosztowne.
Zastosowania branżowe w świecie rzeczywistym
Odporna na zużycie wykładzina z kompozytu ceramicznego jest obecnie standardową specyfikacją w kilku wymagających sektorach:
- Górnictwo i przetwórstwo minerałów: Zsypy transportowe, leje zasypowe i wykładziny cyklonów w operacjach związanych z miedzią, rudą żelaza i węglem. Udokumentowano poprawę trwałości użytkowej o 200–400% w porównaniu z tulejami stalowymi.
- Cementownie: Obudowy przenośników kubełkowych, kanały wlotowe separatorów i rury transportujące surowiec, gdzie łączne ścieranie klinkieru i uderzenia dużych cząstek stanowią chroniczny problem konserwacyjny.
- Wytwarzanie energii: Wyloty młynów węglowych, rury sproszkowanego paliwa (PF) i systemy transportu popiołów lotnych – często wymagające zarówno odporności na ścieranie wykładziny ceramicznej, jak i elastyczności konstrukcji kompozytowej.
- Przemysł stalowy: Punkty przesyłu spiekalni i systemy transportu peletów, w których ciężkie, kanciaste materiały powodują poważne łączne zużycie.
W udokumentowanym studium przypadku z dużego australijskiego portu rudy żelaza, przejście z wykładziny ceramicznej z czystego tlenku glinu na wykładzinę gumową Odporna na zużycie wyściółka z kompozytu ceramicznego w zsypach ładowarek statków zmniejszyły roczne koszty wymiany okładzin o około 65% i wyeliminował nieplanowane przestoje spowodowane awarią wykładziny podczas operacji załadunku.
Kluczowe dania na wynos
- Pod wpływem jednoczesnego uderzenia i ścierania, Odporna na zużycie wyściółka z kompozytu ceramicznego is significantly more durable niż wykładzina ceramiczna z czystego tlenku glinu dzięki pochłaniającej energię warstwie spodniej.
- Wykładzina ceramiczna z czystego tlenku glinu zachowuje przewagę w środowiskach czystego ścierania, z drobnymi cząstkami i wysokimi temperaturami, gdzie kompozytowe materiały podkładowe mogą być nieodpowiednie.
- Segmentowa konstrukcja płytek z odpornej na zużycie wykładziny z kompozytu ceramicznego kontroluje rozprzestrzenianie się pęknięć i umożliwia wymianę modułową, zmniejszając długoterminowe koszty konserwacji.
- Parametry specyficzne dla zastosowania — wielkość cząstek, energia uderzenia, temperatura i geometria sprzętu — powinny zawsze decydować o wyborze odpowiedniego rozwiązania w zakresie okładzin ceramicznych.
- W gałęziach przemysłu ciężkiego, takich jak górnictwo, cementowanie i wytwarzanie energii, odporne na zużycie wykładziny z kompozytów ceramicznych niezmiennie sprawdzają się 3–5× dłuższa żywotność niż wykładzina z czystej ceramiki w rzeczywistych łącznych warunkach zużycia.
